Silinder Elektrik

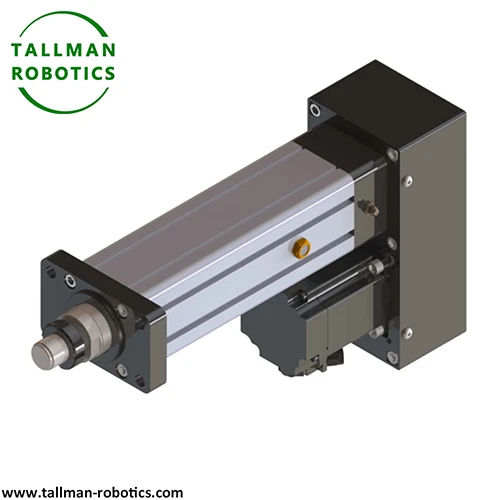

Silinder Elektrik ialah penggerak bersepadu elektromekanikal yang menukarkan gerakan putaran motor servo atau motor stepper kepada gerakan linear melalui mekanisme penghantaran mekanikal (biasanya skru bebola atau skru trapezoid), yang boleh dianggap sebagai "silinder hidraulik elektrik" atau "rod tolak elektrik berketepatan tinggi-".

Digunakan terutamanya untuk melaksanakan tindakan menolak, mengangkat, memanjangkan atau memposisikan beban. Ia menggabungkan output kuasa motor dengan fungsi penukaran gerakan skru, ketepatan tinggi kawalan servo, dan keupayaan pemanduan linear silinder tradisional. Silinder Elektrik ialah alternatif elektrik yang digunakan secara meluas kepada silinder dan silinder hidraulik tradisional dalam peralatan automasi, jentera perindustrian, dan sistem penentududukan ketepatan.

Di sini, kami memperkenalkan siri Silinder Elektrik dengan data seperti berikut:

Anda dialu-alukan untuk menonton lebih banyak projek atau melawat galeri video kami melalui Youtube: https://www.youtube.com/@tallmanrobotics

Prinsip Kerja Silinder Elektrik

Silinder elektrik menukarkan kuasa motor elektrik kepada gerakan mekanikal-garis lurus. Pertama, motor servo atau tanpa berus mengeluarkan kuasa putar. Kemudian, skru bola dalaman atau struktur skru plumbum menukar putaran kepada tujahan linear. Oleh itu, penggerak silinder elektrik mencapai anjakan linear boleh atur cara. Tidak seperti silinder pneumatik dan hidraulik, semua-struktur elektrik ini menghilangkan pergantungan sederhana bendalir. Ia juga memberikan output gerakan yang stabil dan boleh laras untuk peralatan automatik.

Kelebihan Teknikal Teras Silinder Elektrik

Silinder elektrik mempunyai ketepatan kedudukan yang tinggi dan kawalan pergerakan yang fleksibel. Sementara itu, penggerak silinder elektrik bersepadu menyokong kelajuan dan pecutan boleh laras. Selain itu, struktur silinder elektrik yang dimeterai menyesuaikan diri dengan persekitaran bengkel yang bersih dan keras. Tambahan pula, modul silinder elektrik modular membolehkan penyepaduan peralatan pantas. Ia juga berjalan dengan getaran rendah dan pencemaran kebocoran cecair sifar.

Kes Aplikasi Industri Silinder Elektrik

Talian automasi elektronik 3C menggunakan silinder elektrik servo untuk menekan komponen. Peringkat silinder elektrik mengekalkan kestabilan kedudukan tahap-mikron yang konsisten. Ia menyokong gerakan salingan yang kerap untuk operasi berterusan 24-jam. Di samping itu, pengawal gerakan silinder elektrik menyedari pembetulan kedudukan masa nyata. Aplikasi ini menstabilkan sepenuhnya prosedur pemasangan ketepatan automatik.

Soalan Lazim:

1. Jenama motor servo yang manakah serasi dengan silinder elektrik linear?
Tiada sekatan jenama dan jenama arus perdana seperti Huichuan, Delta, Panasonic, Mitsubishi, Yaskawa, Siemens dan Colmorgen adalah serasi. Hanya nombor asas motor, bebibir, dan diameter aci perlu dipadankan.

2. Apakah kaedah penyambungan antara silinder elektrik jenis skru dan motor servo?
Sambungan terus (koaksial aci motor dan aci skru), sambungan gandingan (gandingan elastik/gandingan bunga plum), dan sambungan lipatan ialah sambungan tali pinggang/gear segerak, yang kesemuanya perlu memastikan keserasian.

3. Apakah prinsip padanan antara nombor asas motor dan diameter silinder silinder elektrik?
Silinder mikro (Φ 16-25) dengan motor asas 40/60; Silinder kecil (Φ 32-50) dengan motor asas 60/80; Silinder bersaiz sederhana (Φ 63-80) dengan motor asas 80/90; Silinder tugas berat (melebihi Φ 100) dilengkapi dengan motor asas 110/130/180.

4. Adakah perlu menambah brek apabila memadankan motor servo?
Keadaan beban menegak (seperti mengangkat dan mengangkat) mesti ditambah untuk mengelakkan gangguan bekalan elektrik dan objek jatuh; Keadaan beban mendatar boleh dilaraskan mengikut permintaan dan disesuaikan dengan keperluan kedudukan terputus kuasa.

5. Apakah langkah berjaga-jaga untuk memadankan motor servo dengan-silinder elektrik berkelajuan tinggi?
Pilih-motor servo berkelajuan tinggi (melebihi 3000r/min) dan pasangkannya dengan skru plumbum besar untuk memeriksa padanan antara inersia motor dan inersia silinder elektrik untuk mengelakkan hentaman henti permulaan.

Untuk parameter Teknikal selanjutnya, Industri, makmal Tec, Projek, Berita, sila semakwww.tallman-robotics.comatau Berhubung dengan Robotik TallMan:YouTube · TikTok · Facebook · LinkedIn
